도메인 분석 설계(1)

실전! 스프링 부트와 JPA 활용1 - 웹 애플리케이션 개발 - 인프런 | 강의

본 포스팅은 인프런 김영한 님의 JPA활용 1편을 기반으로 작성되었습니다.



요구사항 분석

기능목록

회원기능

• 회원 등록
• 회원 조회

상품 기능

• 상품 등록
• 상품 수정
• 상품 조회

주문기능

• 상품 주문
• 주문 내역 조회
• 주문 취소

기타 요구사항

• 상품은 재고 관리가 필요하다.
• 상품의 종류는 도서, 음반, 영화가 있다.
• 상품을 카테고리로 구분할 수 있다.
• 상품 주문 시 배송 정보를 입력할 수 있다.

도메인 모델과 테이블 설계

회원, 주문, 상품의 관계 : 회원은 여러 상품을 주문할 수 있다. 그리고 한 번 주문할 때 여러 상품을 선택할 수 있으므로 주문과 상품은 다대다 관계다. 하지만 이런 다대다 관계는 관계형 데이터베이스는 물론이고 엔티티에서도 거의 사용하지 않는다. 따라서 그림처럼 주문 상품이라는 엔티티를 추가해서 다대다 관계를 일대다, 다대일 관계로 풀어냈다.



상품 분류 : 상품은 도서, 음반, 영화로 구분되는데 상품이라는 공통 속성을 사용하므로 상속 구조로 표현했다.

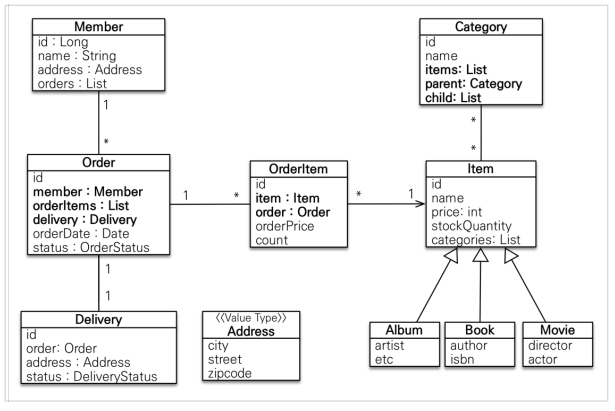

회원 엔티티 분석



1. 회원(Member) : 이름과 임베디드 타입인 주소(Address), 그리고 주문(orders) 리스트를 가진다.
2. 주문(Order) : 한 번 주문 시 여러 상품을 주문할 수 있으므로 주문과 주문 상품(OrderItem)은 일대다 관계다. 주문은 상품을 주문한 회원과 배송정보, 주문 날짜, 주문 상태(status)를 가지고 있다. 주문상태는 열거형을 사용했는데 주문(ORDER), 취소(CANCEL)을 표현할 수 있다.
3. 주문상품(OrderItem) : 주문한 상품 정보와 주문 금액(orderPrice), 주문 수량(count) 정보를 가지고 있다.(보통 OrderLine, LineItem으로 많이 표현)
4. 상품(Item) : 이름, 가격, 재고 수량(stockQuantity)을 가지고 있다. 상품을 주문하면 재고 수량이 줄어든다. 상품의 종류로는 도서, 음반, 영화가 있는데 각각은 사용하는 속성이 조금씩 다르다.
5. 배송(Delivery) : 주문 시 하나의 배송 정보를 생성한다. 주문과 배송은 일대일 관계다.
6. 카테고리(Categoty) : 상품과 다대다 관계를 맺는다.  parent, child로 부모, 자식 카테고리를 연결한다.
7. 주소(Address) : 값 타입(임베디드 타입)이다. 회원과 배송(Delivery)에서 사용한다.

참고 : 회원 엔티티 분석 그림에서  Order와 Delivery가 단방향 관계로 잘못 그려져 있다. 양방향 관계가 맞다.

참고 : 회원이 주문을 하기 때문에, 회원이 주문 리스트를 가지는 것은 얼핏 보면 잘 설계한 것 같지만, 객체 세상을 실제 세계와는 다르다. 실무에서는 회원이 주문을 참조하지 않고, 주문이 회원을 참조하는 것으로 충분하다.
여기서는 일대다, 다대일의 양방향 연관관계를 설명하기 위해 추가했다.



회원 테이블 분석

1. MEMBER : 회원 엔티티의 Address 임베디드 타입 정보가 회원 테이블에 그대로 들어갔다. 이것은 DELIVERY테이블도 마찬가지다.
2. ITEM : 앨범, 도서, 영화 타입을 통합해서 하나의 테이블로 만들었다. DTYPE칼럼으로 타입을 구분한다.

참고 : 테이블명이 ORDER가 아니라 ORDERS인 것은 데이터베이스 order by 예약어 때문

연관관계 매핑 분석

1. 회원과 주문 : 일대다, 다대일의 양방향 관계다. 다라서 연관관계의 주인을 정해야 하는데, 외래 키가 있는 주문을 연관관계의 주인으로 정하는 것이 좋다. 그러므로 Order.member를 ORDERS.MEMBER_ID 외래 키와 매핑한다.
2. 주문 상품과 주문 : 다대일 양방향 관계다. 외래 키가 주문 상품에 있으므로 주문 상품이 연관관계의 주인이다. 그리므로 OrderItem.order를 ORDER_ITEM.ORDER_ID 외래 키와 매핑한다.
3. 주문 상품과 상품 : 다대일 단방향 관계다. OrderItem.item을 ORDER_ITEM.ITEM_ID 외래 키와 매핑한 다.
4. 주문과 배송 : 일대일 양방향 관계다. Order.delivery를 ORDERS.DELIVERY_ID 외래 키와 매핑한다.
5. 카테고리와 상품 : @ManyToMany를 사용해서 매핑한다.(실무에서 @ManyToMany는 사용하지 말자)
